DVN9全钢珠直线滑轨属于微小型标准直线滑轨的一种，它的外形和DVN5，DVN7非常类似，所以本文就它的参数值做以介绍，方便各经销商选择，也利于半导体，医疗行业终端客户采购。

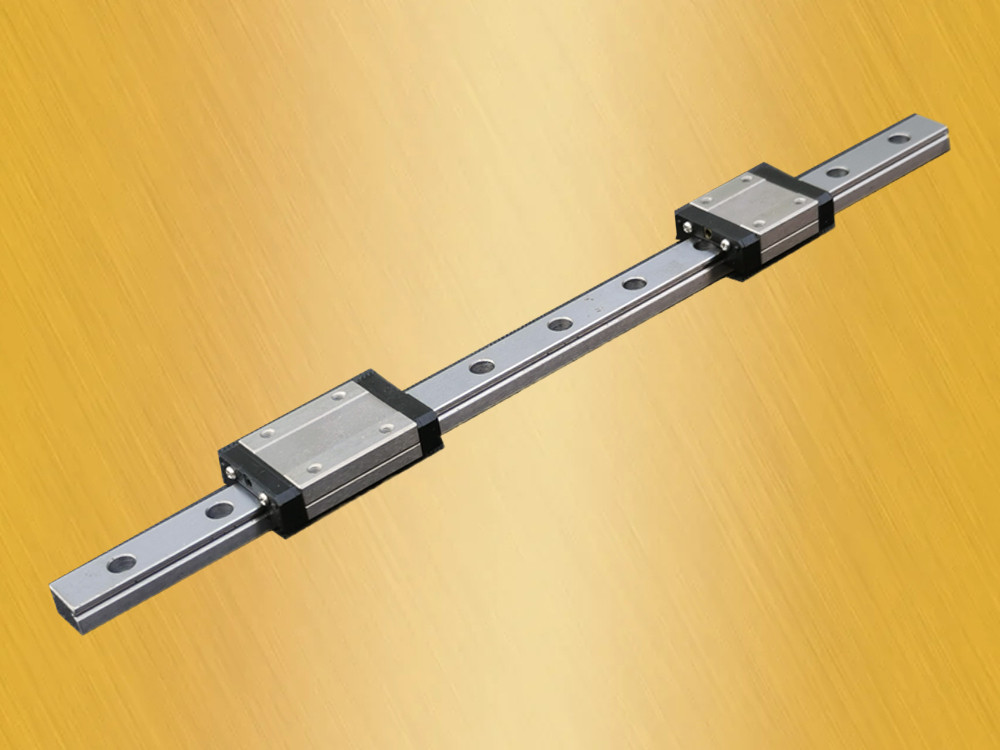

图：DVN9全钢珠直线滑轨

  DVN9全钢珠直线滑轨从规格9就可以看出它是一种微小型直线滑轨，而从字母N就可以看出它属于标准型，而全钢珠则表示它是通钢珠做曲线运动来实现直线滑轨的直线往复运动。它的外形和DVN5，DVN7非常类似，并且很多常规参数也一样。所以本文就从安部肩部高度及导角，滑轨装配螺栓的扭力值，长度和尺寸四个方面来介绍它。1、肩部高度及导角值：肩部最大倒角半径r1为0.3，r2为0.3，滑轨肩部高度为1.7，滑块肩部高度为3。2、螺栓规格为M3，扭力值为19kgf-cm。微型滑轨安装时是否贴平基准面对精度影响很大，因此每颗螺栓都要用符合的扭力值来锁紧。3、DVN9全钢珠直线滑轨的标准节距为20，标准端距为7.5，滑轨标准长度为1000米。4、DVN9全钢珠宽直线滑轨常见的规格有DVN9S和DVN9H两种，它的尺寸见图二。这里就不一一赘述了。

图二：DVN9全钢珠直线滑轨

  通过本文对这些参数的介绍，各地的经销产就可以选择产品了，同时也可以让半导体，医疗行业终端客户知道是否要选择DVN9全钢珠宽直线滑轨，如果想了解更多产品，请联系陕西达沃鑫智能装备有限公司。
