DVW15宽幅直线导轨是微型导轨中宽度最宽的微型导轨，它不仅在微型导轨中规格最大，而且要比DVN15标准微型导轨的尺寸要大很多，并且其结构也与其它的微型导轨不同。

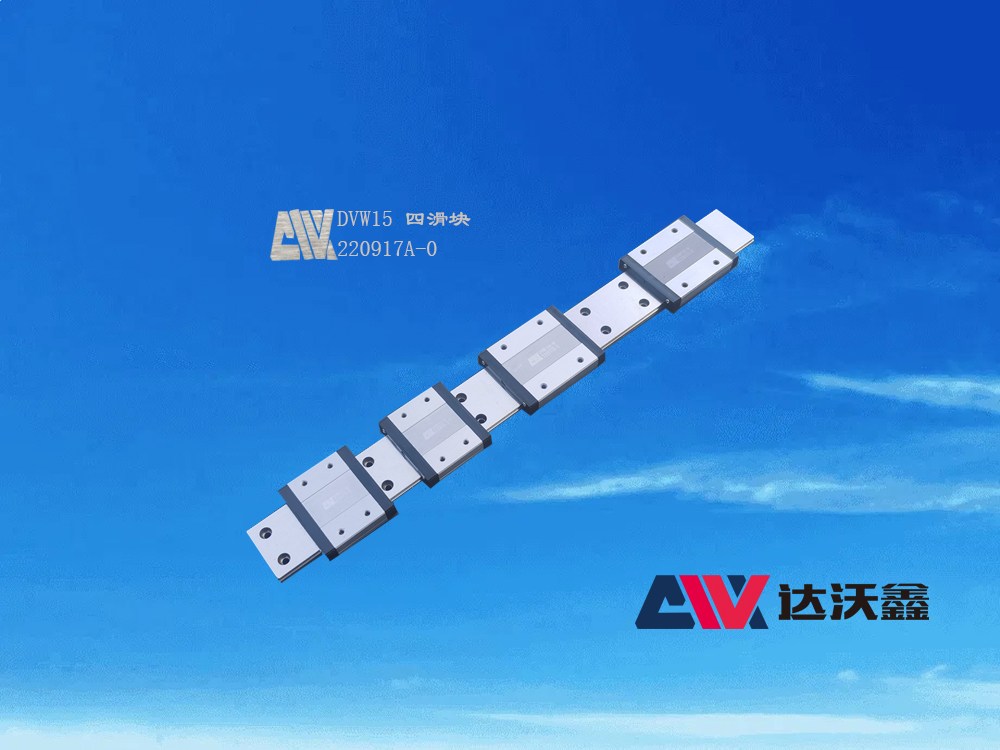

图：DVN15宽幅直线导轨

  从上面的图片DVW15宽幅直线导轨可以明显的看出其结构与其它的微型导轨不同，因为它不仅宽度较宽，有两排安装孔，而且它还有油嘴。它根据滑块不同，也可以分为标准型和加长型两种。所以它是微型导轨中最宽的微型导轨。并且要比DVN15标准微型导轨尺寸大。我们接下来看一下它的部分参数。它的滑轨WR值为42mm，而DVN15的滑轨WR尺寸只有15mm，所以它要比DVN15的宽度宽一倍还要多，因此才具有两排安装孔。因为其滑轨尺寸较大，所以其组合尺寸也较大。同样，它的滑块尺寸也较大。另外它的G值和Gn值分别为5.2和M3，这代表着它有油嘴，而其它的微型宽幅直线导轨却只是注油孔。它的固定螺栓尺寸为M4*10，基本动额定负荷，C型滑块的值为6.77KN，H型滑块的值为8.93KN。基本静额定负荷，C型滑块的值为9.22KN，H型滑块的值为13.38KN。它的容许静力矩MR，MP，Mr值，C型滑块的值为199.34N-m，56.66N-m，56.66N-m，H型滑块的值为299.01N-m，122.60N-m，122.60N-m。其滑块重量为0.215kg。

  由本文介绍负荷，容许静力矩，重量等参数可知，DVW15宽幅直线导轨是一种规格较大的微型导轨，也是较宽的微型导轨，其参数值都较大，并且结构也与其它微型导轨有很大不同。
