DVN15微型直线导轨是微型标准导轨中规格最大的一种，它的结构和其它的微型直线导轨均不相同，但它的规格参数均与其它微型导轨一致。本文将重点介绍DVN15的基本参数。

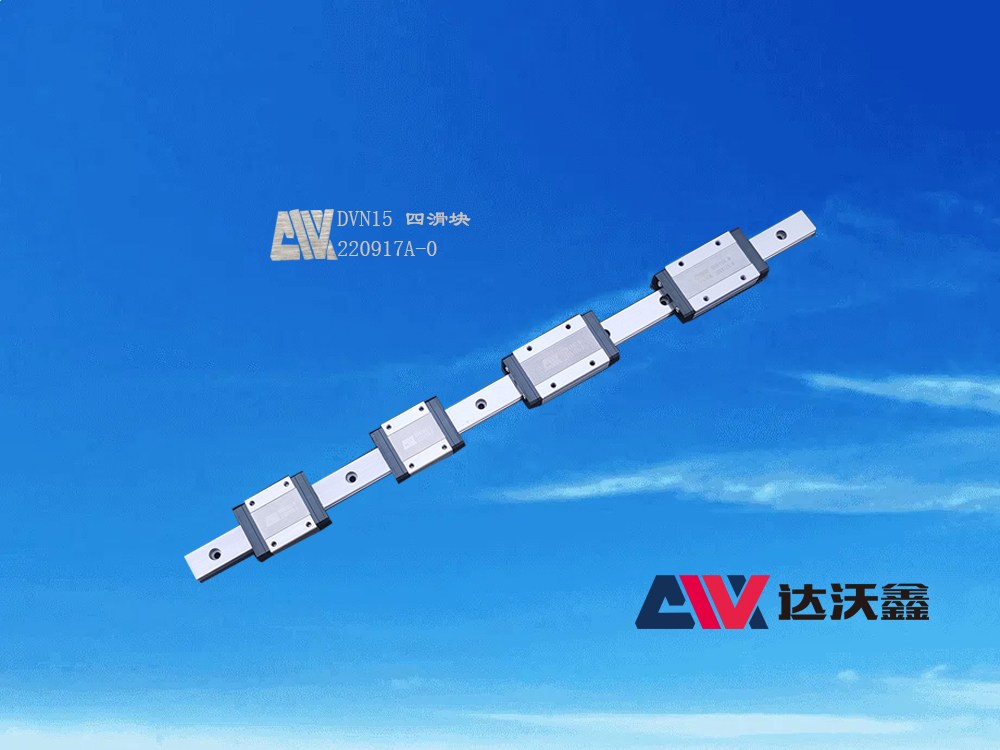

图：DVN15微型直线导轨

  DVN15微型直线导轨，它的规格看上去并不大，只有15，也就是说滑轨的宽度为15mm，但是它在微型导轨的规格中却是最大的，因为规格超过15的导轨则不属于微型导轨。但是DVN15的结构却与其它微型导轨的结构不同，它装有油嘴，而其它规格的微型直线导轨则是注油孔。从上面的图片上看，它有四个滑块，其中两个长一些，两个短一些，长的被称为加长滑块，短的被称为标准滑块，分别记为DVN15C和DVN15H，这也是DVN15微型直线常见的两种规格型号。它们的组合尺寸值：H，H1，N值分别为16,4，8.5，滑轨尺寸值：WR，HR，D，h，d，P，E值则分别为3，15，10，6，4.5，3.5，40，15。固定螺栓为M3*10，重量1.06Kg/m。上述这些参数两种规格都是相同的。而像滑块尺寸，基本动额定负荷，基本定额定负荷，容许静力矩，滑块重量则是不同的。因为加长型滑块的尺寸值更大，重量也更大，额定负荷也更大，容许静力矩也要大。这些数值本文就不作介绍，详细技术参数可咨询陕西达沃鑫智能装备有限公司。

  DVN15微型直线导轨与DVN直线导轨的范围是不同的，两者不可混为一谈。因为DVN直线导轨不仅包括DVN15微型直线导轨，还包括宽幅直线导轨，高组装直线导轨和低组装导轨。我们要将它们分清楚。
