DWA20高组装线性滑轨，也叫高组装线性导轨，高组装直线导轨等。我们就从精度，预压力，允许上下水平度误差，扭矩值，肩部高度及导角等方面为你介绍DWA20高组装线性滑轨。

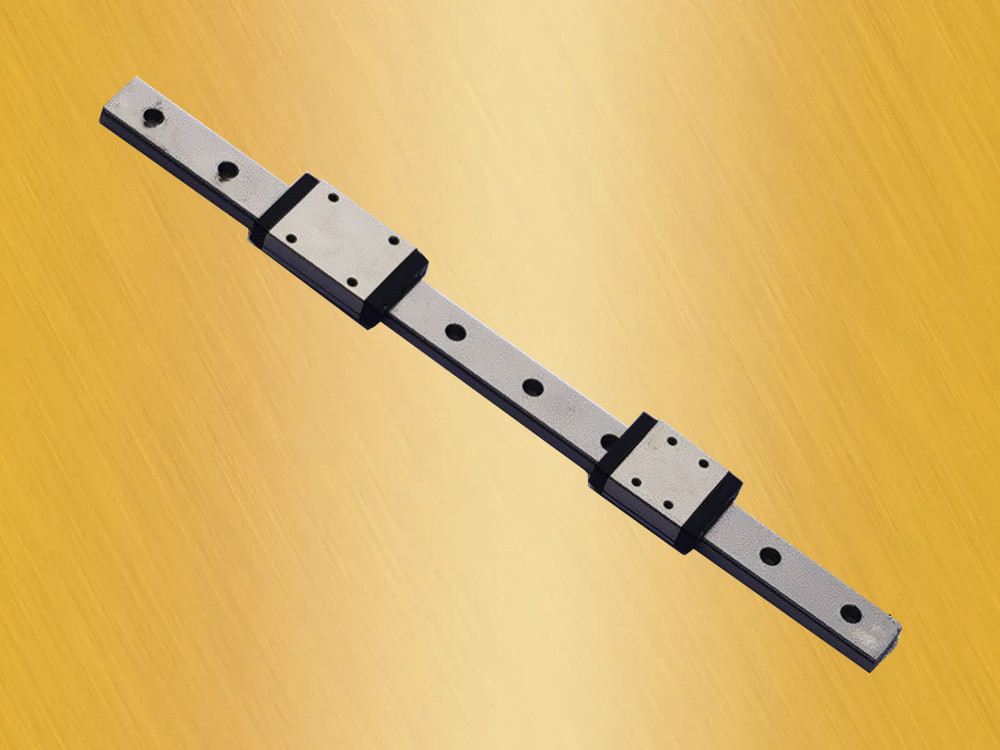

图：DWA20高组装线性滑轨

  DWA20高组装线性滑轨是陕西达沃鑫智能装备有限公司的产品之一。所以DW代表着达沃鑫。导轨有些时候被人们称为滑轨，所以它也被称为高组装线性导轨，直线导轨等。如果只从规格上去介绍DWA20高组装线性滑轨，则可能与其它产品并无其它差别，我们就从以下几方面来介绍它：1、精度：高度H的允许尺寸误差普通级为±0.1，高度±0.03，精密级±0.015，宽度N的允许尺寸误差为普通级±0.3，高级±0.03，精密级±0.015，成对高度H的相互误差普通级为0.02，高级为0.01，精密级为0.006,成对宽度N的相互误差普通级为0.02，高级为0.01，精密级为0.006。2、允许平行度在FC预压为25，F0预压为20,F1预压为18，允许上下水平度误差在FC预压为130，F0预压为85，F1预压为50。3、扭矩值为883，螺丝规格为M5*0.8P*16L。4、肩部高度及倒角：滑轨的最大圆角半径为0.5mm，滑块的最大圆角半径为0.5mm，滑轨的最大肩部高度为3.5mm，滑块的肩部高度则为5.0mm，滑块的支行净高为4.6mm。

  我们通过以上这些参数值，你就会对DWA20高组装线性滑轨有更进一步的认识。
