DVN7微型标准线性导轨的规格参数很多，但是大致可以根据滑块不同可分为标准方形滑块，标准型滑块，加长型滑块三种，分别标记为DVN7S，DVN7C和DVN7H三种。

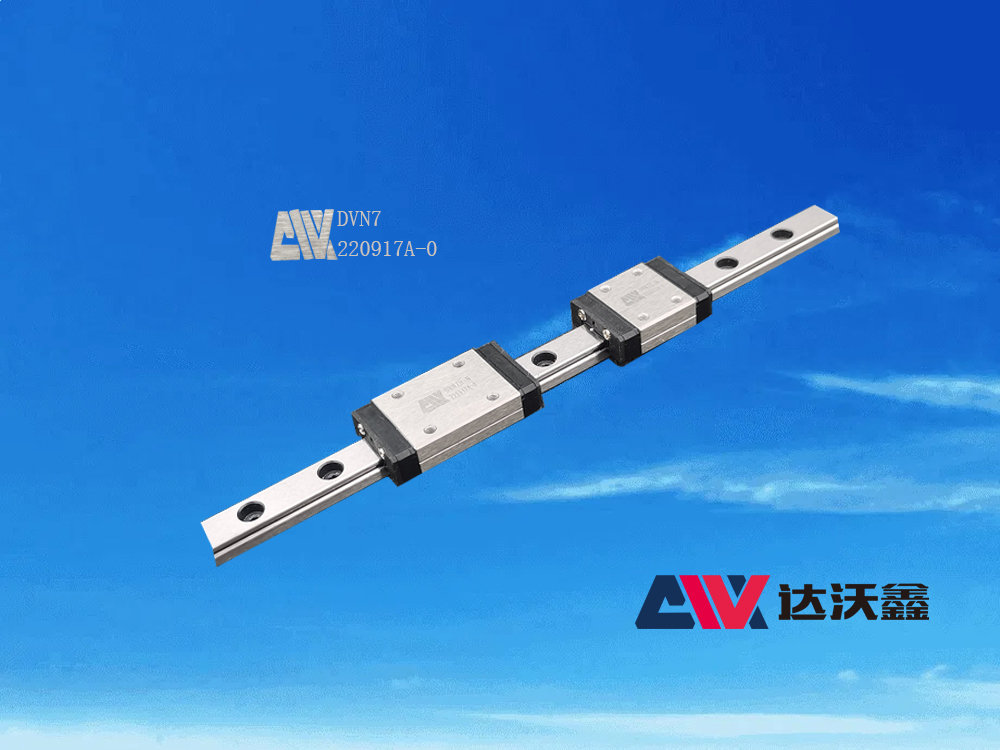

图：DVN7微型标准线性导轨

  我们知道一搬微型线性导轨的规格参数很多，而DVN7也不例外，它的参数有规格，滑块型号，滑块数量，预压等级，滑轨长度，起始/末端孔距，精度等级，材质，单轴滑轨数等，并可因此而衍生出许多分类，但是主要可根据滑块型号的不同，可分为DVN7S，DVN7C和DVN7H三种，分别为标准方形滑块，标准型滑块，加长型滑块。DVN7微型标准线性导轨滑块的尺寸值如下：标准方形的L1值为9.6mm，L值为18.6mm，标准型滑块的C值为8，L1值为13.5mm，L值为22.5mm，加长型滑块的C值为13，L1值为21.8mm，L值为30.8mm，从这些尺寸值我们很容易就将其区分开来。而其基本动额定负荷，基本静额定负荷，容许静力矩也有差别。按照标准方形，标准型，加长型的顺序，其动额定负荷分别为0.70KN，0.98KN，1.37KN，其额定动负荷分别为0.78 KN，1.24KN，1.96 KN。可见滑块的长度越长，其额定负荷越大。而同样的，其容许静力矩也越大。标准方形滑块的容许静力矩MR，Mp，Mr值分别为：2.89N-m，1.68N-m，1.68N-m，标准型滑块的容许静力矩MR，Mp，Mr值分别为：4.70N-m，2.84N-m，2.84N-m，加长型滑块的容许静力矩MR，Mp，Mr值分别为：7.64N-m，4.80N-m，4.80N-m。而其滑块的重量也有所不同，按照型号S(标准方形)，C（标准型），H（加长型）分别为0.0067，0.0010，0.015。

  DVN7微型标准线性导轨是一个系列产品，根据参数不同包含很多产品，如需要知道更多详尽技术资料，请咨询陕西达沃鑫智能装备有限公司。

本文由陕西达沃鑫智能装备有限公司原创 站点：www.weixingdaogui.com 作者：线性导轨生产厂家 发表时间：2022年10月27日15：44：24
