DVN3微型标准线性导轨是陕西达沃鑫智能装备有限公司生产的一款规格较小的产品。它的滑块有标准型滑块和加长滑块两种形式，本文就为你介绍这两种形式及各项参数值。

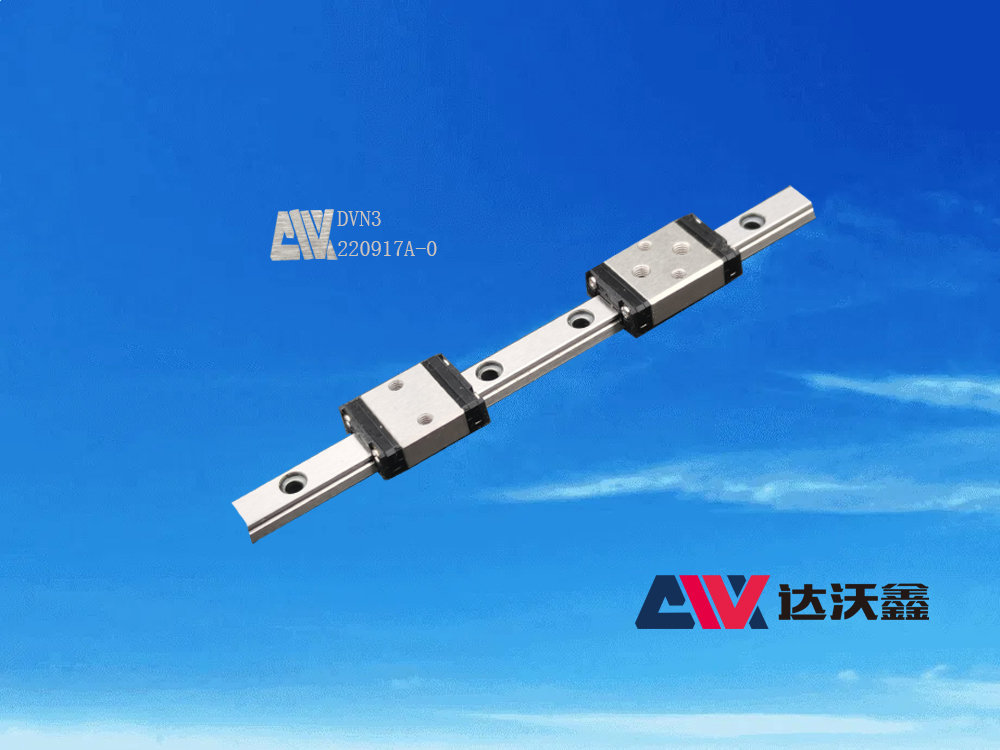

图：陕西达沃鑫智能装备有限公司生产的DVN3微型标准线性导轨

  从外形上来说DVN3微型标准线性导轨有两种规格，主要体现在滑块上，一种为标准型滑块，一种为加长型滑块，因滑块形式不同，它的部分尺寸和参数值不同，因此我们就将这两种滑块放在一条滑轨上，方便为大家讲解。图中就是DVN3微型标准线性导轨，你可以看到它的两个滑块是两种规格，下部的为标准形滑块，上面有两个内牙螺纹孔，上面的滑块比下部的略长，有四个内牙螺纹孔。下面我们就看它的部分尺寸和参数值有何不同吧。

  DVN3微型标准线性导轨的标准型滑块可标记为DVN3C，而加长型滑块可标记为DVN3H。这两种型号的线性导轨主要区别在于滑块，因此其组合尺寸和滑轨尺寸，以及固定螺栓尺寸都是相同的。不同之处在于滑块尺寸，DVN3C滑块尺寸C值为3.5mm，L1值为6.7mm，L值为11.5mm，而DVN3H滑块尺寸C值为5.5mm，L1值为11mm，L值为15.8mm，从这些参数值对比可以看出，两者相差4mm左右，这也就是我们为什么能从图片上轻易的看出它的大小不同的原因。由于滑块加长，因此其基本动额定负荷，基本静额定负荷，容许静力矩都有所不同。

  由于线性导轨的参数较多，本文并不能详细介绍，因此可以向陕西达沃鑫智能装备有限公司咨询。
