陕西达沃鑫智能装备有限公司将以图片，文字的形式为你介绍DVN5微型线性导轨，让你从尺寸，组合尺寸，滑块尺寸，滑轨尺寸，固定螺栓尺寸，基本动额定负责，基本静额定负荷等方面来认识DVN5微型线性导轨。

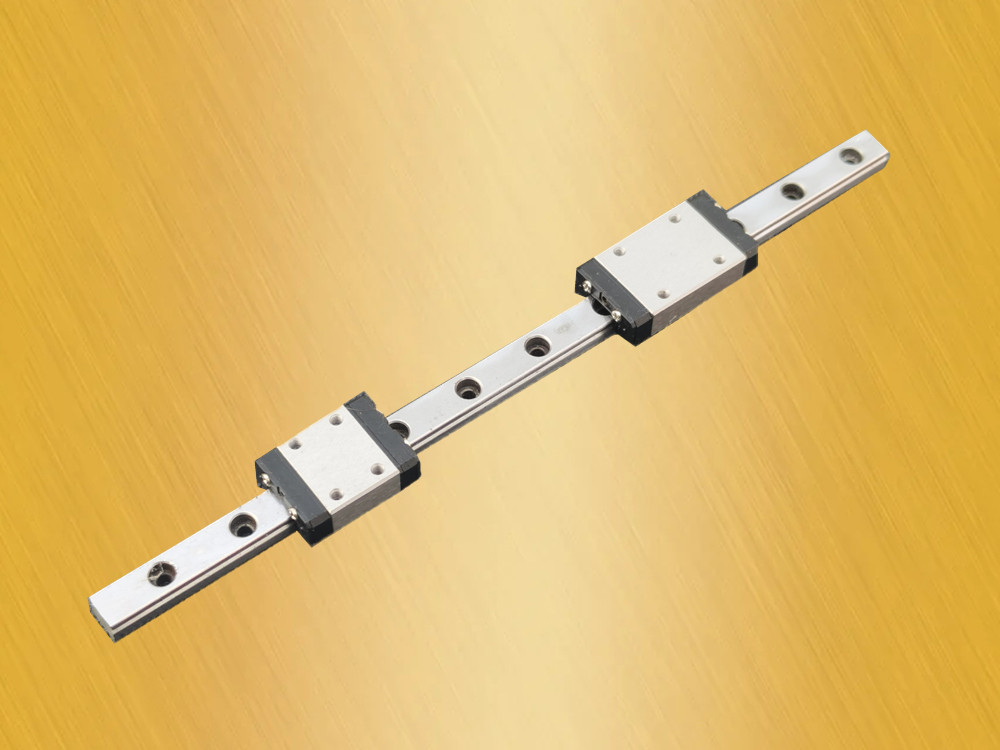

图一:DVN5微型线性导轨
从图一来看，DVN5微型导轨与DVN7宽幅微型导轨的样子很像，事实上他们的确很像，如果你将两个导轨放在一起，你就会知道它们相差很大，所以本文只能从它的尺寸，重量，等方面来介绍，你才能真正了解它。
图二：DVN5左视图
我们接着看图二，图二是一张标注了很多标示的图纸，而事实上DVN3，DVN5，DVN7，DVN9，DVN12，这则代表着他们的形式都一样，只不过只是存在着尺寸大小的差别。我们先来看一下尺寸它的下部中间尺寸Wr，Wr代表着滑轨的宽度，也就是5mm，这其实就是它的规格，DVN5也就是由此而来。再来看上部的尺寸W，W代表着DVN5的组合宽度尺寸，而H和H1则代表着组合尺寸的高度方向尺寸。而B和B1则是滑块宽度方向尺寸。H2则是代表滑块端盖螺栓中心距滑块上部尺寸。

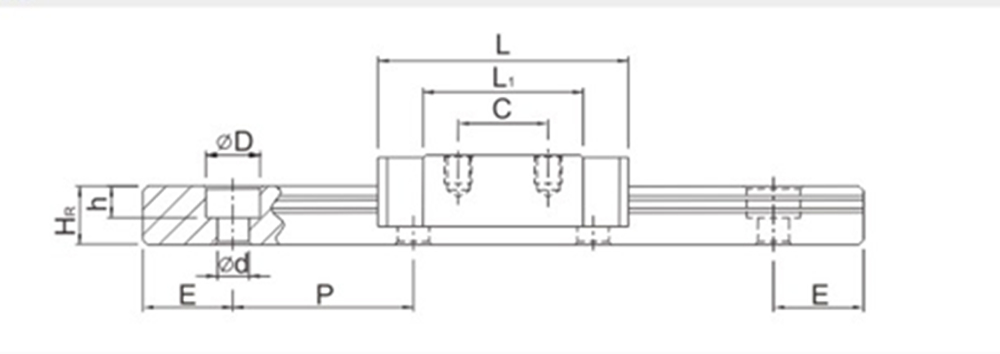

图三：DVN微型线性导轨主视图
我们来看图三，则可以看到这是DVN5微型线性导轨长度方向的尺寸。而L、L1、C则是滑块长度方向的尺寸。而其余的尺寸，我们都可以看到是滑轨相关的尺寸。
有了这些参数，你就能从很多方面知道DVN5微型线性导轨，不至于和其它导轨混淆。
