本文将介绍陕西达沃鑫智能装备有限公司生产的DVW12H-N宽幅微型导轨的滑块尺寸，负荷及力矩等重要参数，同时教给大家一些简单的识别方法，可以让你快速的辨别出来它。

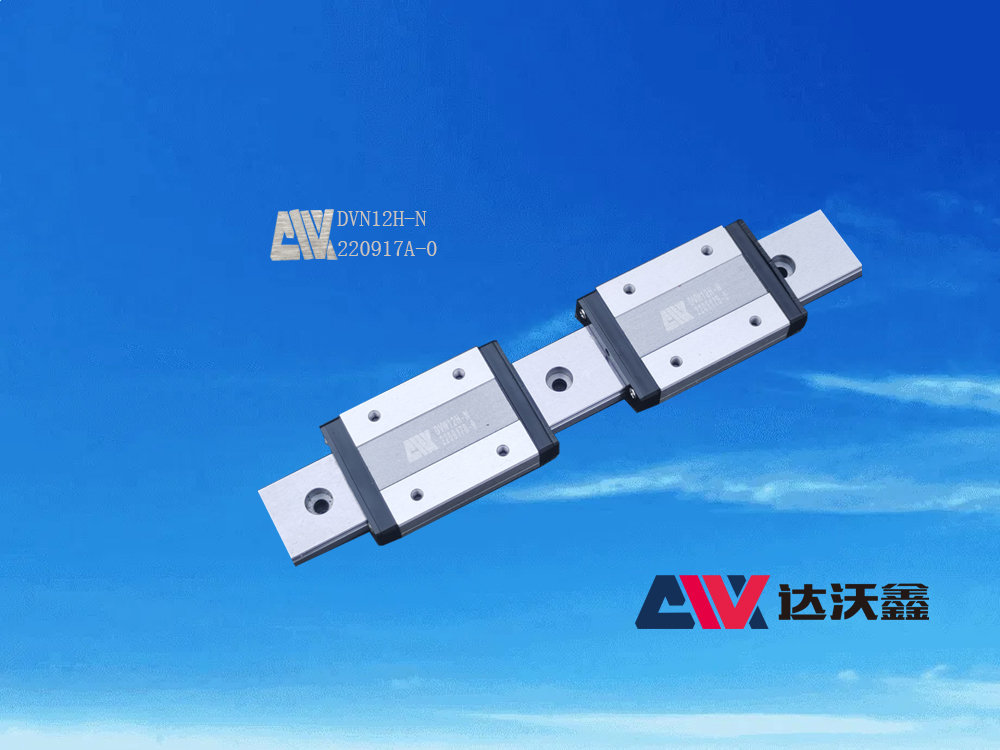

图：DVW12H-N宽幅微型导轨

  上图就是陕西达沃鑫生产的一款DVN12H-N宽幅微型导轨，对于宽幅微型导轨，我们都知道，7，9，12规格的导轨，其滑轨宽度WR值为24mm。所以我们很容易测量它的滑轨宽度就可知道它的规格，我们再看其滑块的长度和宽度比例，发现其形状为长方形，并且长宽尺寸相差较大，再加上它常见的滑块型号有标准型和加长型两种，我们就可以判断出这是加长型滑块。它的基本动额定负荷为5.10KN，基本静额定负荷为8.24KN，容许静力矩MR，MP，Mr值分别为102.70N-m，102.70N-m，57.37N-m，57.37N-m。了解了这些重要参数，我们就可以做为选型的依据，能大致判断它是否满足设备设计需求。

  另外陕西达沃鑫智能装备有限公司再教给大家一些简单的差别方法，只需要用常用的工具就可以判断出它的规格。我们可以测量滑轨的宽度尺寸WR，它的值为24mm，再测量滑轨的高度HR，它的值为9.5mm，那么我们就可以判断出的系列型号为DVW12。我们再测量滑块的长度尺寸L值，其值为60.4mm，宽度尺寸W，其值为40mm。那么我们就可以判断出它的滑块为加长型滑块。所以它的型号为DVW12H。至于它的精度等级，只有向厂家咨询。

本文由陕西达沃鑫智能装备有限公司原创 站点：www.weixingdaogui.com 作者：微型导轨生产厂家 发表时间：2022年11月24日08：58：38
