本文将为你介绍陕西达沃鑫智能装备有限公司生产的DVW9C-N宽幅微型导轨相关参数值，以方便大家在选型时使用，也希望你能更加深入的了解达沃鑫的其它微型导轨。

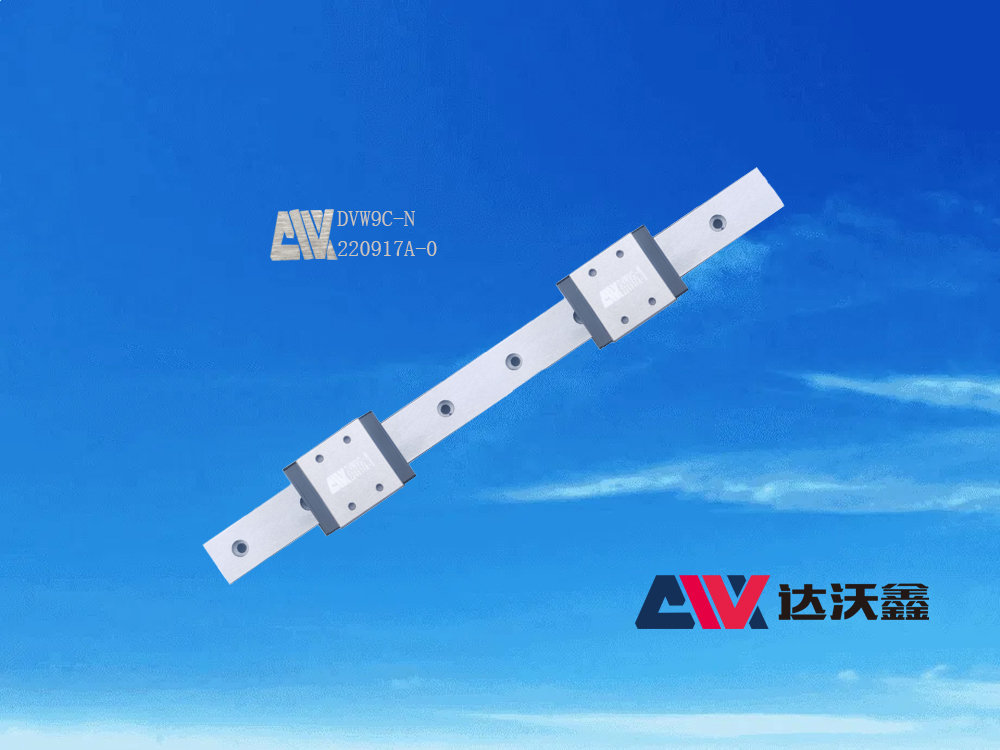

图：DVW9C-N宽幅微型导轨

  上图就是陕西达沃鑫智能装备有限公司为你生产的DVW9C-N宽幅微型导轨，我们接下来为你介绍它的相关参数。它的组合尺寸H值为12mm，H1值为2.9mm，N值为6mm。滑块尺寸W值为21mm，B值为21mm，那么很自然的B1值为4.5mm，C值为12mm，L1值为27.5mm，L值为39.3mm，无油嘴，注油孔尺寸为直径1.2mm，端盖固定螺栓为M3*3，H2值为2.4mm。滑轨尺寸值WR为18，HR尺寸为7mm，D值为6mm，h值为4.5mm，d值为3.5mm，P值为30mm，E值为10mm，固定螺栓尺寸为M3*8，基本动额定负荷为2.75KN，基本静额定负荷为4.12KN，容许静力矩MR值为40.12N-m，MP值为18.96 N-m，Mr值为18.96 N-m。滑块重量为0.020Kg，滑轨重量为0.51kg/m。

  了解了DVW9C-N宽幅微型导轨的相关参数，可以方便大家在选型时更为便利，同时也可以直接根据微型导轨的相关尺寸进行设计。那么与此同时也想让你更加深入的了解达沃鑫，因为我们是专业的微型导轨生产厂家，希望能为你提供更好的产品。
