DVN9H-N微型导轨是由陕西达沃鑫智能装备有限公司生产的一种微小型标准型导轨，采用加长型滑块，精度等级为普通级，可用于半导体制造设备，印刷电路板IC组装设备，医疗器械等。

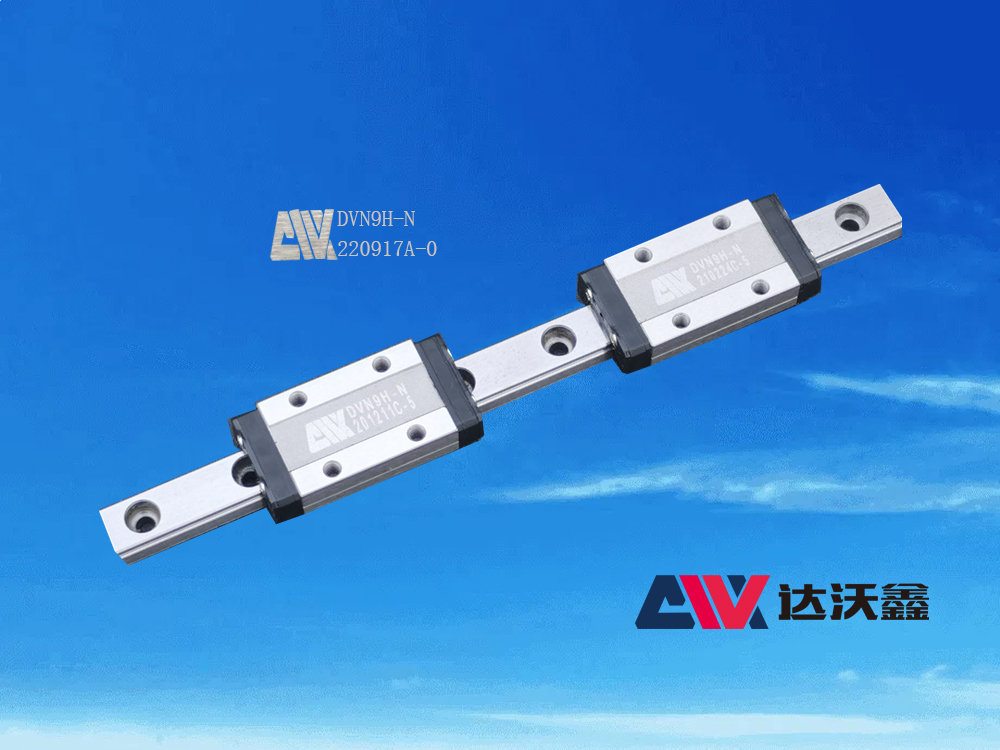

图：DVN9H-N标准微型导轨

  上图中就是一张DVN9H-N微型导轨图片，你可以看到它的滑块为长方形，并且长度方向比宽度方向尺寸大很多，因此属于加长型滑块，也就是它的系列规格型号中的H。由于它属于标准型微型导轨，所以其滑轨的尺寸不需要多做介绍，我们主要介绍滑块的尺寸参数和它的基本额定负荷，容许静力矩和滑块重量几项重要参数，这样可以对我们在选型时更有帮助。

  DVN9H-N微型导轨滑块尺寸W，B，B1，C，L1，L，G1，Mxl，H2值分别为20，15，2.5，16，29.9，39.9，Φ1.4,M3*3,1.8,以这些参数值与DVN9C和9S做对比，你会发现其C，L1，L值都比DVN9H-N值小，所以它的规格型号中才有H字母，因为它采用的是加长滑块。我们再来看的基本额定负荷，其动额定负荷值为255，基本静额定负荷值为4.02，容许静力矩MR，Mp,Mr值分别为19.60,18.62,18.62。其滑块重量为0.026Kg，可以看到它的滑块重量相比于同系列产品中的9S和9C均要重很多。

  知道了DVN9H-N的这些参数，再加上以前我们对微型导轨的知识，我们就能很轻松的掌握它的基本参数，这样便于我们进行选型。它常用于一些小型设备上，如半导体制造设备，印刷电路板IC组装设备，医疗器械等。
