DVN9C-N标准微型导轨是陕西达沃鑫智能装备有限公司生产的一种规格中等，负载能力强且行走顺畅度较佳的微型导轨。本文就为你讲解它的基本参数，供大家在选型时使用。

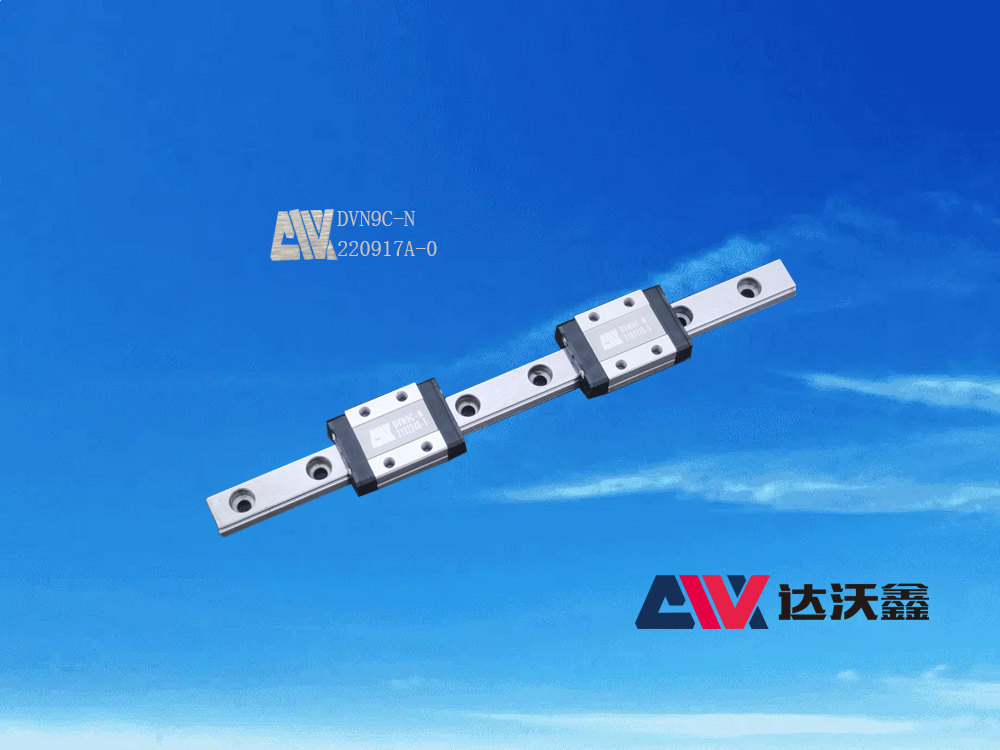

图：DVN9标准微型导轨

  图中就是DVN9C-N标准微型导轨，你可以看到它在蓝色的背景下看上去极富金属光泽，并不用通过美化就可以看出它的外观非常漂亮。图片的左上角有其型号和生产编号，右下角有达沃鑫的logo。我们先来看DVN9C-N中的数字和字母的含义，其中的字母D是达沃鑫的首写字母，而V代表着微型导轨，前面的一个N则代表着标准型导轨，9代表着规格，也代表着导轨的宽度WR为9mm，C代表着滑块的型号为标准型，后面的一个N则代表着精度等级为普通级。我们接下来再看一下它的基本参数值。其组合尺寸H，H1，N值分别为10mm，2mm，5.5mm。其滑块尺寸W，B，B1，C，L1，L值分别为：20mm，15mm，2.5mm，10mm，18.9mm，28.9mm。滑块上注油孔的尺寸为Φ14mm。滑轨尺寸的WR，HR，D，h，d，P，E值分别为9mm，6.5mm，3.5mm，3.5mm，20mm，7.5mm。基本动额定负荷为1.86KN，基本静额定负荷为7.5KN。固定螺栓大小为M3*8，容许静力矩MR，Mp，Mr分别为11.76N-m，7.35N-m，7.35N-m，滑块重量为0.016kg，滑轨尺寸为0.38Kg/m。

  了解了DVN9C-N标准微型导轨的规格的意义和基本参数，就可以让大家在选型时有所参考，便于选择到合适的微型导轨。
