DVN7H-N标准微型导轨是陕西达沃鑫智能装备有限公司生产的加长型滑块的7系列产品，由于采用加长滑块，因此其基本动额定负荷和基本静额定负荷，容许扭力值大大提高，可以超过DVN9S标准方形微型导轨的性能。

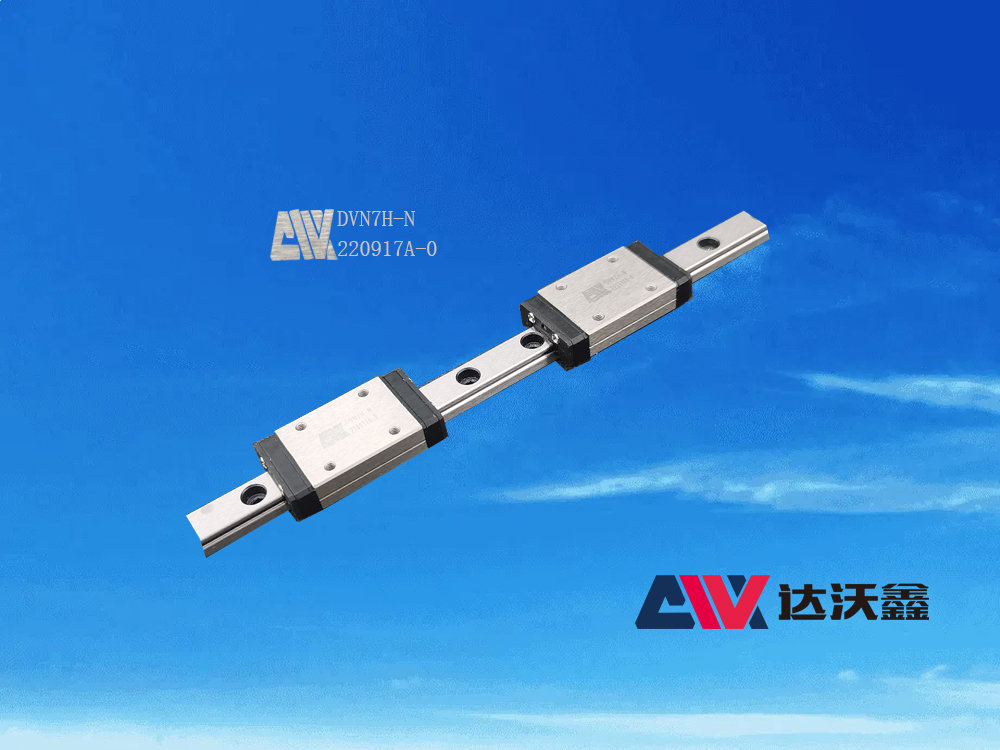

图：DVN7H-N标准微型导轨

  我们根据DVN7H-N的型号可知其为陕西达沃鑫生产的标准型微型导轨，其规格为7mm，其滑块为加长型，精度等级为普通级。因此我们着重介绍因为采用加长滑块，所表现出来的参数值变化。1、滑块尺寸：C为13mm，L1为21.8mm，L为30.8mm。从滑块长度尺寸可以看到它与标准型滑块的三项差值为5mm，8.3mm，8.3mm，这样就可以让基本动静额定负荷和容许静力矩提高。2、基本动额定负荷为1.37KN，基本静额定负荷为1.96KN，容许静力矩的三项参数分别为：MR为7.64KN，Mp为4.80KN，Mr为4.80KN。

  DVN7H-N标准微型导轨的这些参数值甚至要比DVN9S系列的参数值都大，但是总体尺寸却比它要小的多，因此特别适合用于空间狭小，却又要求负荷过大的设备使用，这让它的应用范围大大增加。因此DVN7H-N标准微型导轨可用于医疗设备，集成线路板打孔机，测量机等设备使用。
