DVN7C-N标准微型导轨是一种滑轨规格为7mm，滑块为标准型，精度等级为普通级的微型导轨。陕西达沃鑫智能装备有限公司就将DVN7C-N标准微型导轨的部分参数介绍给大家，帮助大家在选型时作为参考。

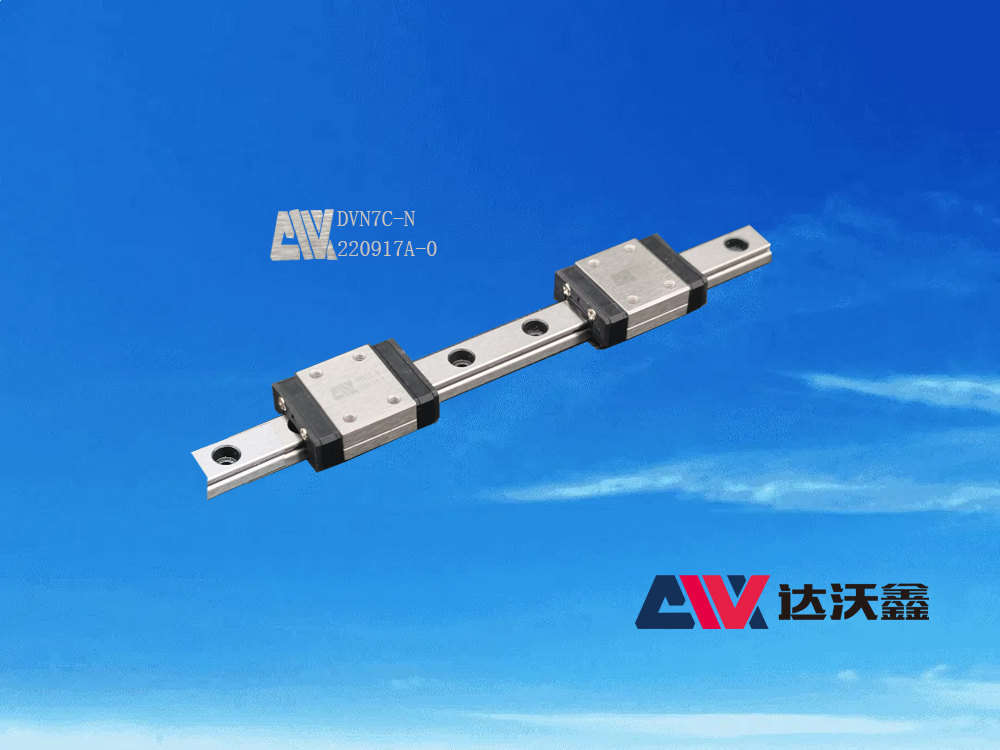

图：陕西达沃鑫生产的DVN7C-N标准微型导轨图片

  陕西达沃鑫生产的标准微型导轨同许多进口导轨的规格一样，其规格数值就是其滑轨WR值，也就是说其WR值为7mm，我们可以用卡尺直接测量就能判断它的规格。那么我们要想判断它具体属于哪一种型号，就需要知道它的参数值。它的组合尺寸为H为8mm，N为5mm，我们就可以知道滑块尺寸的总宽度，也就是W值为17mm，而其滑轨尺寸HR值为4.8mm，固定螺栓孔中心距距P值为15mm，E值为5mm。DVN7C-N标准微型导轨的参数值很多，我们不能一一介绍，因此着重介绍其滑块部分的尺寸和其基本动额定负荷，基本静额定负荷，容许静力矩，及滑块重量这五部分，因为这是它区别于同规格其它产品的重点。1、滑块尺寸的C值为8mm，L1值为21.8mm，L值为30.8mm。2、基本动额定负荷为0.98KN，基本静额定负荷为1.24KN。3、容许静力矩MR值为7.64N-m，Mp值为2.84N-m，Mr值为2.84N-m。3、滑块重量为0.010Kg，也就是10克重。

  在选型时，我们可以先看本文介绍的这些尺寸参数是否合适，如果不合适，则不选择这个规格的产品，如果合适，可以再了解DVN7C-N标准微型导轨其它参数，这样才能保证选择到合适的微型导轨。
