DVN3H-N微型导轨是陕西达沃鑫生产的规格较小的导轨之一，其滑块采用加长型滑块，属于标准微型导轨的一种，其基本尺寸，额定负荷，静力扭矩等值均与标准型滑块的导轨均有所提高。

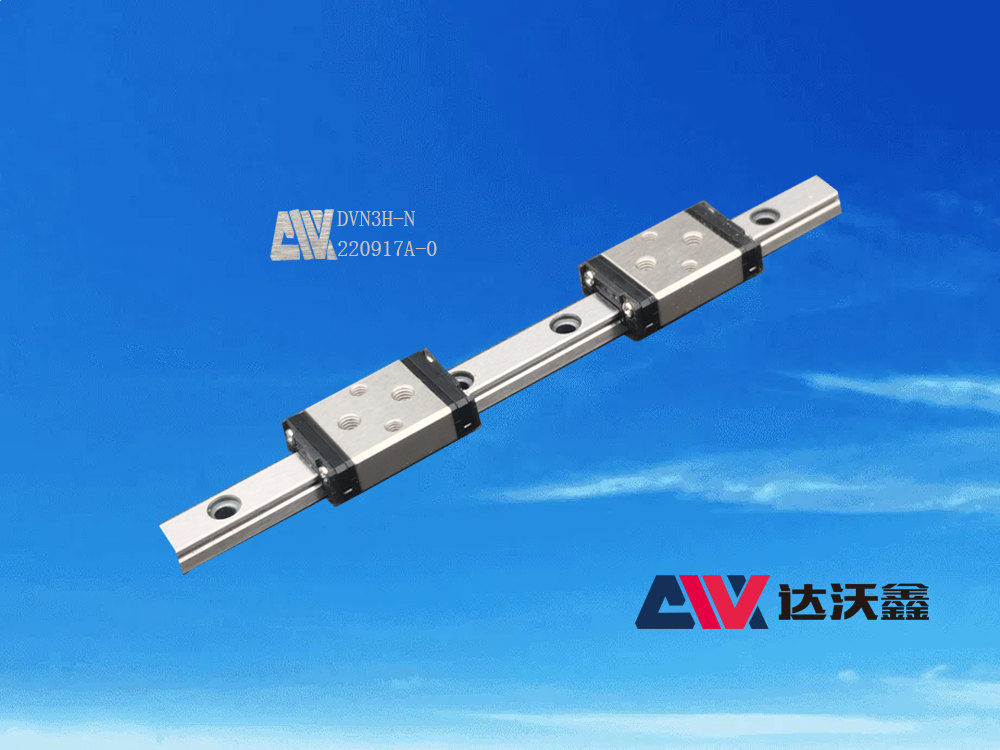

图：陕西达沃鑫智能装备有限公司生产的DVN3H-N标准微型导轨

  DVN3H-N标准微型导轨规格较小，其滑轨尺寸规格为3mm，精度等级为普通级，也是目前常用的规格较小的导轨，在国内可生产此种微型导轨的厂家并不多见，而陕西达沃鑫正是其中之一。它与我们以前介绍的DVN3C-N标准微型导轨的不同主要在于滑块采用加长滑块，而滑块的宽度并不改变。所以其组合尺寸，滑轨尺寸，固定螺栓尺寸，滑轨重量均与DVN3的其它产品基本相同。不同之处有以下几个方面，这些参数是我们选择微型导轨的依据，因此我们要着重掌握。1、滑块尺寸：滑块螺栓孔中心距，也就是C值为5.5mm，滑块不含端盖尺寸L1值为11mm，滑块含端盖尺寸L值为15.8mm。由此可以看出其滑块尺寸的长度比标准型滑块加长了约4mm，而宽度值不变。2、滑块端盖所用螺栓为M2.0。3、基本动额定负荷C值为0.35KN，基本静额定负荷C0值为0.58KN。4、容许静力矩MR值为1.00N-m，MP值为1.10N-m，Mr值为1.10，可见其静力矩与标准型滑块均有所提高。5、由于加长了滑块，因此滑块重量为0.0016Kg，也就是1.6克。因为重量太小，所以滑轨重量并不增加多少。

  了解了陕西达沃鑫智能装备有限公司的这款DVN3H-N微型导轨，我们在选择微型导轨是就可以有所依据。
