导轨长度是微型导轨的基本参数，而微型导轨的长度可分为标准长度和最大长度两种，那么本文就由陕西达沃鑫智能装备有限公司为你介绍微型导轨的长度知识。

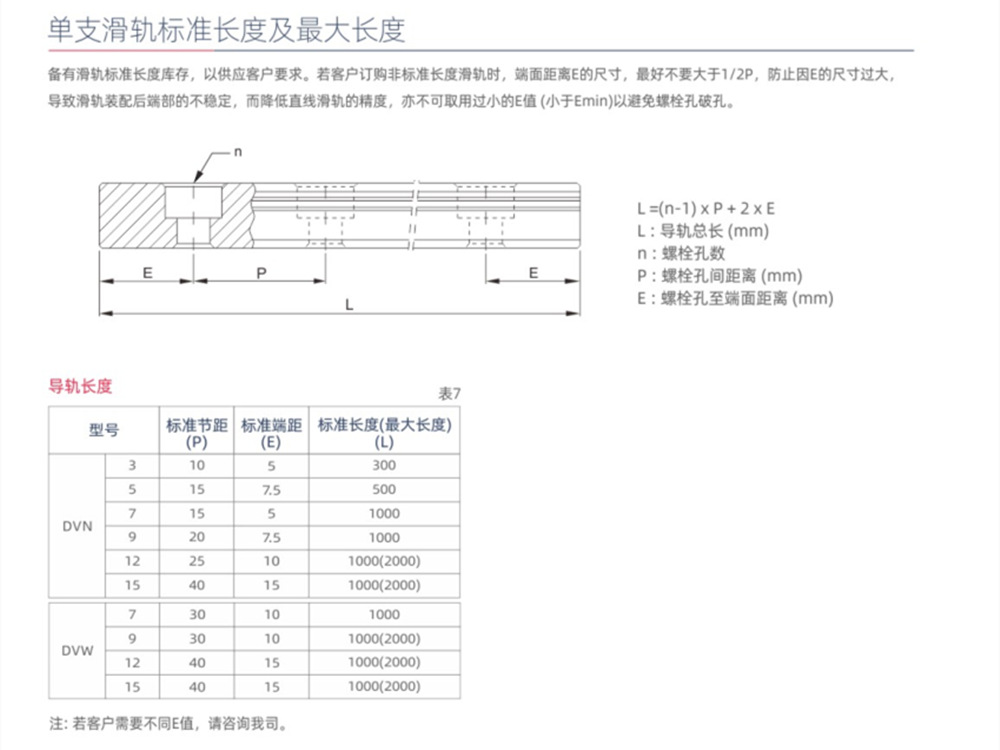

图：微型导轨长度表

  从上面图片我们可以看出，图片左上角是一张导轨图纸，其中有n，E，P，L四种参数。我们再看图片右上角L则是指导轨长度，n指的是螺栓孔数，P指螺栓孔数，E则指螺栓孔至端面距离。那么我们根据左面的图纸和这些参数，就能得到导轨长度的计算公式，就是L=(n-1)*p+2*E。我们再看图片的左下角，你可以看到一张导轨长度表，左边为型号，其中DVN型微型标准线性导轨有六种，而宽幅直线导轨有4种。表中分别列举了这十种微型导轨的标准节距，标准端距，标准长度（最大长度）。这样就可以帮助我们来选择导轨的长度了。

  但是往往在实际中，我们会需要不同长度的导轨，这就需要向我公司联系。如订购非标准长度微型导轨时，端面距离E的尺寸，不能超过螺栓孔间距的一半，防止因E值尺寸过大，导致微型滑轨装配后端部不稳定，从而降低微型滑轨的精度，也不可取用过小的E值，以避免螺栓孔破孔。
