微型滑轨又被称为微型线轨，微型导轨，它的表示方法经常有一种非互换性表示方法，两种微型单出滑块表示方法。陕西达沃鑫智能装备有限公司将以图文的形式为你介绍这三种表示方法。

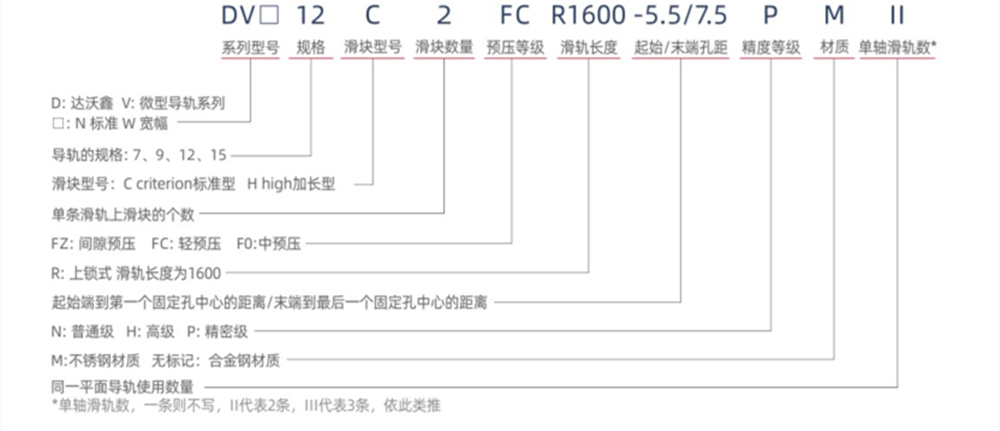

图一：非互换性微型导轨型号规格表示方法

  图一表示的就是非互换性微型滑轨的型号表示方法，可以看到它总共有十部分组成，它们依次是系列型号，规格，滑块型号，滑块数量，预压等级，滑轨长度，起始/未端孔距，精度等级，材质，单轴滑轨数。那么我们接下来将分别对这十项做介绍。1、系列型号的前两位一般是公司的代码或编号，这在每个公司都会不同，而第三位则可分为标准和宽幅两种，分别可以用N和W标记。2、规格也就是指的微型滑轨的尺寸规格，而它的尺寸一般是以滑轨的底部宽度决定的。但是微型导轨常见的尺寸规格只有6种，分别为3，5，7，9，12，15。3、滑块型号则分为标准型和加长型两种，分别用C和L标记。4、滑块数量则很好理解，是指滑块的个数。5、预压力等级则分为间隙预压，轻预压，中预压三种，分别以FZ，FC，F0。6、滑轨长度则不用再解释，而R则表示上锁式。7、起始端/末端孔距则是指起始端到第一个固定孔中心的距离/末端到最后一个固定孔中心的距离。8、精度等级则分别指普通级，高级，精密级。9、材质：M表示不锈钢材质，无标记则是指合金钢材质。10、单轴滑块数量：一条不写，ii代表2条，依此类推。

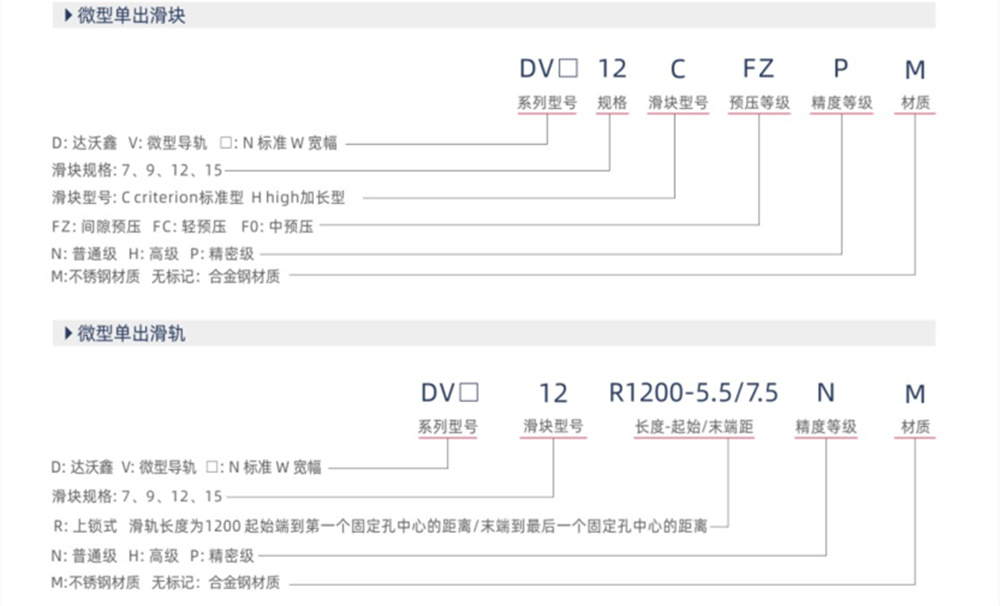

图二：微型单出滑轨规格型号表示方法

  图二则是微型滑轨以单出滑块的规格型号的方式表示，上面一种表示方法总共分为六部分：分别为系列型号，规格，滑块型号，预压等级，精度等级，材质等。下面一种也是微型单出滑块表示方法，则是由五部分表示：分别为系列型号，滑块规格，长度—起始/末端距，精度等级，材质等。

本文由陕西达沃鑫智能装备有限公司原创 站点：www.weixingdaogui.com 作者：微型导轨生产厂家 发表时间：2022年9月21日16：28：08
