微型导轨的精度等级分为普通，高，精密三级，那么如何判断导轨属于哪一级，就需要知道决定微型导轨精度的参数有哪些？陕西达沃鑫智能装备有限公司就为你介绍一下这些参数。

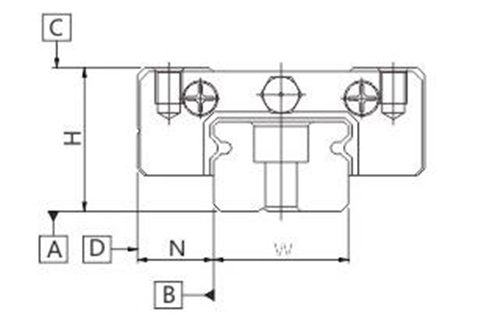

图：直线导轨精度参数图

  上图为微型导轨精度的主要参数，我们先来看C和A，C和A指的是滑块C对导轨A面的行走平行度。我们接着再来看D和B，这两个参数指的是滑块D对导轨B面的行走平行度，也就是说A、B、C、D这四个参数指的是行走平行度。那么我们再来看H，H指的是组合高度，其是以滑块上部基准面中心位置为准，而N则是组合宽度，它是以滑块侧边基准面中心位置为准。也就是说H和N其实指的是组合高度和宽度。当然除了这六个参数，还有两个很重要的参数，就是成对高度H的相对误差和成对宽度N的相对误差，这是因为很多时候导轨都是成对使用的，因此这两个参数是非常重要的。

  微型导轨又可以分为互换性和非互换线微型导轨，对于互换性线性导轨精度在滑块组装于单支滑轨的成对高及宽度精度，这一点和非互换性直线导轨精度是相同的。但如果组装于不同的滑轨上，因为滑轨高度误差，它成对高及宽度精度比非互换性直线导轨略低，而行走平行度精度则同非互换性线性导轨的精度。

本文由陕西达沃鑫智能装备有限公司原创 站点：www.weixingdaogui.com 作者：线性导轨生产厂家 发表时间：2022年9月21日09：31：11
